LB1630 드라이버 IC와 작동

 모터를 단순히 CPU로 제어를 하는것은 ON / OFF 제어입니다.



하지만 Driver IC를 이용하면 역회전 정회전 정지등 모터를 자유자제로 조절 할 수 있습니다.

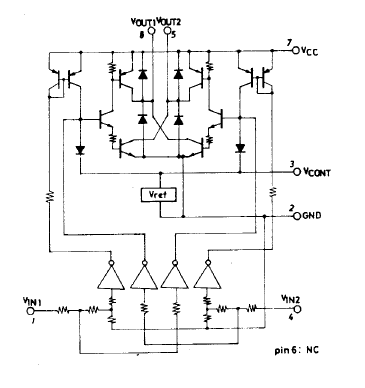

먼저 이번에 사용한 LB1630 모터 드라이버 IC의 회로도 입니다.



모터는 OUT 1, OUT 2에 연결 해주시면 됩니다. 그렇다면 어떻게 조절할수 있을까요?



 위의 표에 따라 신호를 주면 됩니다.



신호는 어디로 주냐구요? Vin 1 Vin2로 주시면 됩니다.
